La placa base, placa madre, tarjeta madre o Board (en inglés
motherboard, mainboard ) es la tarjeta de circuitos impresos que sirve como
medio de conexión entre el microprocesador, los circuitos electrónicos de
soporte, las ranuras para conectar parte o toda la RAM del sistema, la ROM y
las ranuras especiales (slots) que permiten la conexión de tarjetas adaptadoras
adicionales. Estas tarjetas de expansión suelen realizar funciones de control
de periféricos tales como monitores, impresoras, unidades de disco, etc...
Se diseña básicamente para realizar tareas específicas vitales para el funcionamiento de la computadora, como por ejemplo las de:
·
Conexión física.
·
Administración, control y distribución
de energía eléctrica.
·
Comunicación de datos.
·
Temporización.
·
Sincronismo.
·
Control y monitoreo.
Para que la placa base cumpla con su cometido, lleva instalado un software muy básico denominado BIOS.
Para que la placa base cumpla con su cometido, lleva instalado un software muy básico denominado BIOS.
FALLAS
La tarjeta madre o motherboard pueden
fallar por las siguientes razones:
1. Descarga electroestática.
2. Picos de energía, fallos en la fuente de energía eléctrica.
3. Daño físico (golpes o impactos) durante la instalación de un procesador o bien del procesador.
4. Flexión excesiva durante el proceso de instalación de un procesador o de memoria.
5. Daño en componentes junto al zócalo del procesador durante la instalación de un nuevo procesador.
6. Componentes sueltos dentro del sistema que impactan cuando se mueve el sistema.
7. Sobrecalentamiento del chip de puente norte.
8. Cortocircuitos en componentes después de la instalación.
Una placa base típica admite los siguientes
componentes:
Uno o varios conectores de alimentación: por estos
conectores, una alimentación eléctrica proporciona a la placa base los
diferentes voltajes e intensidades necesarios para su funcionamiento.
ZÓCALO DE CPU
Es un receptáculo que recibe el microprocesador y
lo conecta con el resto de componentes a través de la placa base.
LAS
RANURAS DE MEMORIA RAM
Dependiendo del modelo de
nuestra tarjeta madre variara la cantidad de slots para memoria que tendrá, que
pueden ser 2 o hasta 4 slots. Hay varios detalles a tener en cuenta al momento
de agregar memoria a nuestro equipo, uno es checar que tipo de memoria soporta
(DDR, DDR2, etc.) así como la velocidad de la misma (va en relación con la
velocidad del bus del procesador), además de la cantidad máxima de memoria que
soporta nuestra tarjeta madre (puedes checar todos estos datos en los manuales
de las motherboards).
EL CHIPSET
Una serie de circuitos electrónicos, que
gestionan las transferencias de datos entre los diferentes componentes de la
computadora (procesador, memoria, tarjeta gráfica, unidad de
almacenamiento secundario, etc.).
Se divide en dos secciones, el PUENTE NORTE (northbridge) y el PUENTE SUR (southbridge). El primero gestiona la
interconexión entre el microprocesador, la memoria RAM y la unidad de
procesamiento gráfico; y el segundo entre los periféricos y los dispositivos de
almacenamiento, como los discos duros o las unidades de disco
óptico. Las nuevas líneas de procesadores de escritorio tienden a integrar el
propio controlador de memoria en el interior del procesador además de que estas
tardan en degradarse aproximadamente de 100 a 200 años.
CHIPSET PUENTE NORTE
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhUrGhdHQ5KM2mAWYN8xd2XhxijhohWRN9Nxt0sOlCsIqiaREsHh8qUeHYjPnqtZf5BGHSIDFS48uDaFM5xeF-gG_a-jhwW3Oo7DK8NHY7Akg7s_dMByiT9pOBkRg0EwYf4DaTzE6lcaUP-/s1600/h67_express_chipset.jpg)
CHIPSET PUENTE NORTE
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhUrGhdHQ5KM2mAWYN8xd2XhxijhohWRN9Nxt0sOlCsIqiaREsHh8qUeHYjPnqtZf5BGHSIDFS48uDaFM5xeF-gG_a-jhwW3Oo7DK8NHY7Akg7s_dMByiT9pOBkRg0EwYf4DaTzE6lcaUP-/s1600/h67_express_chipset.jpg)
PUENTE SUR
EL RELOJ
Regula la velocidad de ejecución de las
instrucciones del microprocesador y de los periféricos internos.
LA CMOS
Una pequeña memoria que preserva cierta información
importante (como la configuración del equipo, fecha y hora), mientras el equipo
no está alimentado por electricidad.
La pila de la CMOS proporciona la
electricidad necesaria para operar el circuito constantemente y que éste último
no se apague perdiendo la serie de configuraciones guardadas.
LA BIOS
Un programa registrado en una memoria
no volátil (antiguamente en memorias ROM, pero desde hace tiempo se
emplean memorias flash). Este programa es específico de la placa base y se
encarga de la interfaz de bajo nivel entre el microprocesador y
algunos periféricos. Recupera, y después ejecuta, las instrucciones del
MBR (Master Boot Record), o
registradas en un disco duro o SSD, cuando arranca el sistema
operativo. Actualmente los ordenadores modernos sustituyen el MBR por el GPT y
la BIOS por Extensible Firmware Interface.
El bus
(También llamado bus interno o en inglés front-side bus'): conecta el microprocesador
al chipset, está cayendo
en desuso frente a HyperTransport y Quickpath.
· El bus de
memoria conecta el chipset a
la memoria temporal.
· El bus de
expansión (también llamado bus I/O): une el microprocesador a los conectores
entrada/salida y a las ranuras de expansión.
· Los
conectores de entrada/salida que cumplen normalmente con la norma PC 99:
estos conectores incluyen:
Los puertos
PS2 para
conectar el teclado o el ratón, estas interfaces tienden a desaparecer a favor
del USB
Los puertos
paralelos, por
ejemplo para la conexión de antiguas impresoras
Los puertos
USB (en
inglés Universal Serial Bus),
por ejemplo para conectar periféricos recientes.

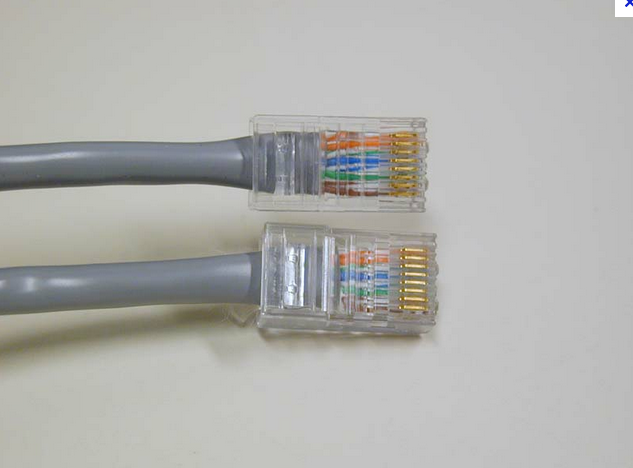

Los
conectores RJ-45, para
conectarse a una red informática.
Los
conectores IDE o Serial ATA, para conectar dispositivos de almacenamiento,
tales como discos duros, unidades de estado sólido y unidades
de disco óptico.
Los
conectores de audio, para
conectar dispositivos de audio, tales como altavoces o micrófonos.
LAS
RANURAS DE EXPANSIÓN
Se trata de receptáculos que pueden acoger tarjetas
de expansión (estas tarjetas se utilizan para agregar características o
aumentar el rendimiento de un ordenador; por ejemplo, una tarjeta gráfica se
puede añadir a un ordenador para mejorar el rendimiento 3D). Estos puertos
pueden ser puertos ISA (interfaz antigua), PCI (en inglés Peripheral Component Interconnect), AGP (en
inglés Accelerated Graphics Port)
y, los más recientes, PCI-Express.
Con la evolución de las computadoras, más y más
características se han integrado en la placa base, tales como circuitos
electrónicos para la gestión del vídeo IGP (en inglés Integrated Graphic Processor), de
sonido o de redes ((10/100 Mbit/s)/(1 Gbit/s)), evitando así la
adición de tarjetas de expansión.
En la placa también existen distintos conjuntos de
pines que sirven para configurar otros dispositivos:
JMDM1: Sirve para conectar un módem por
el cual se puede encender el sistema cuando este recibe una señal.
JBAT1: Se utiliza para poder borrar
todas las configuraciones que como usuario podemos modificar y restablecer las
configuraciones que vienen de fábrica.
JUSB1 Y
JUSB3: Es para
conectar puertos USB del panel frontal.
ATX
El formato ATX (Advanced Technology Extended) fue introducido por INTEL en 1.995 y supuso un gran avance con respecto al formato AT. Este formato tiene una toma de corriente de 20 pines, que se distribuyen de la siguiente forma:
4 de +5vdc, 1 de -5vdc, 1 de +12vdc, 1 de -12vdc, 3 de +3.3vdc y 7 de masa. Además, para las funciones ATX, tiene 1 de +5vsb, que suministra continuamente 5 voltios a la placa base (esté el ordenador encendido o apagado), 1 de PS_ON (que es el que controla el apagado y el encendido) y otro de PWR_ON, que es el que comunica a la fuente en qué estado se encendido el ordenador.
Estos tres pines son los que permiten el encendido y apagado mediante pulsador en vez de interruptor, así como mediante medios externos, como tarjeta de red, teléfono, teclado, etc. También permiten el apagado mediante software.
Además tienen otra toma de corriente de 4 pines, 2 de 12v y otros 2 de masa, y en la última versión de ATX (la 2.2), el conector es de 24 pines en vez de 20 pines, añadiendo dos pines mas de 12v y otros dos de masa.
MEMORIA CACHE
Es una memoria tipo L2, ultrarrápida, en la que se almacenan los comandos mas usados por el procesador, con el fin de agilizar el acceso a estos. Las placas base actuales no suelen llevar memoria caché, ya que ésta está integrada en los propios procesadores, sistema por el que trabaja de una forma más rápida y eficiente.
AGP
Ya en desuso. Con una tasa de transferencia de hasta 2 Gbps (8x) y 533 Mhz, ha sido hasta ahora el estándar para la comunicación de las tarjetas gráficas con el NorthBridge.
SATA
Es una conexión de alta velocidad para discos duros (aunque ya están saliendo al mercado otros periféricos con esta conexión, como grabadoras de DVD)
IDE
Es la conexión utilizada para los discos duros, con una tasa de transferencia máxima de 133 Mbps, lectores de CD, de DVD, regrabadoras de DVD y algún que otro periférico, como los lectores IOMEGA ZIP. Consisten en unos slot con 40 pines (normalmente 39 más uno libre de control de posición de la faja) en los que se insertan las fajas que comunican la placa base con estos periféricos. Admiten sólo dos periféricos por conector, teniendo que estar estos configurados uno como Master o maestro y otro como Slave o esclavo, aunque también permiten que ambas unidades estén comfiguradas como CS (Cable Select), en cuyo caso la relación maestro/esclavo la determina la posición en la faja (el conector marcado System a la placa base, el conector intermedio se reconoce como esclavo y el conector del extremo como maestro).
Para esta configuración, las unidades que se conectan a estos slot tienen unos pines con puentes de configuración.
Las placas solían llevar dos conectores IDE, pero hay placas que traen tres, siendo dos de ellos exclusivos para discos duros, con función RAID (no soportan dispositivos ATAPI) y el tercero para dispositivos ATAPI (cd, dvd, regrabadoras). Actualmente, salvo placas de gama alta (y no todas), las placas base suelen traer un solo conector IDE.
Las placas base modernas soportan varios tipos de RAID en SATA.
FDD
Slot con 34 pines (normalmente 33 pines más uno libre de control de posición de la faja), que es el utilizado mediante una faja para conectar la disquetera.
CONECTORES PARA VENTILADOR (FAN)
Son unos conectores, normalmente de 3 pines, aunque en el caso del CPU_FAN (conector del ventilador del procesador) están viniendo con cuatro pines), encargados de suministrar corriente a los ventiladores, tanto del disipador del
microprocesador como ventiladores auxiliares de la caja. Suelen traer tres conectores, CPU_FAN, CHASIS_FAN y un tercero para otro ventilador. Además de suministrar corriente para los ventiladores, también controlan las rpm de estos, permitiendo a la placa base (cuando cuenta con esta tecnología) ajustar la velocidad del ventilador en función de las necesidades de refrigeración del momento.
